Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

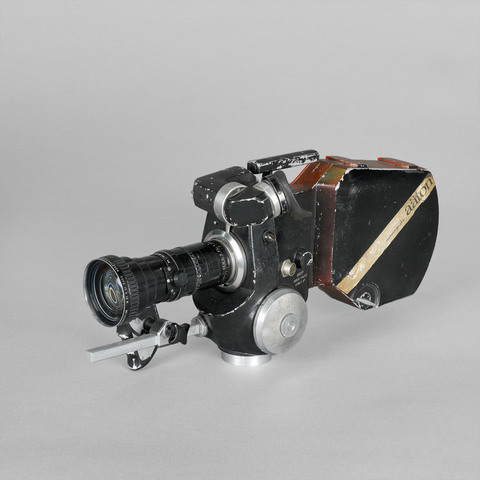

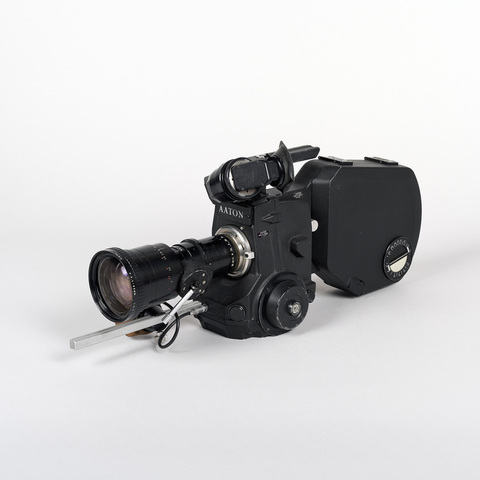

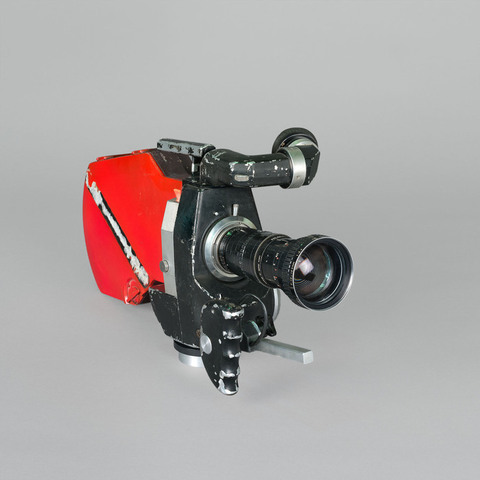

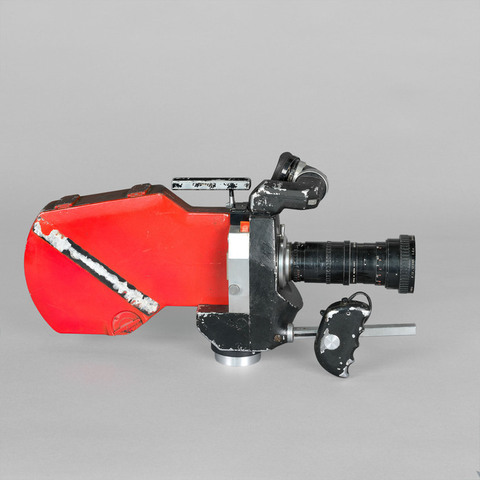

entraînement du film 16 mm ou super 16 mm par une griffe à double came ; magasin 120 m débiteur et récepteur coaxial ; visée reflex par miroir tournant et loupe orientable ; moteur quartz ; monture optique à baïonnette ; poignée avec déclencheur montée sur tige métallique ; poignée supérieure ; prise pour accumulateur

Auteurs

Beauviala Jean-Pierre
Grenoble, 2 rue du Président Carnot

Fabricants

Aaton
Grenoble, 2 rue du Président Carnot

Etablissements Pierre Angénieux
Saint-Héand

Utilisateurs

Beauviala Jean-Pierre
Grenoble, 2 rue du Président Carnot

Distributeurs

Aaton
Grenoble, 2 rue du Président Carnot

Sujet du modèle

Informations non disponibles

Objectif

P. Angénieux Paris F. 12 - 120 mm 1 : 2,2 Angénieux-Zoom type 10 x 12 B n° 1 259 026

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 51 cm
Largeur : 17.5 cm
Hauteur : 22 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "ORTF Marché P OO 32 S Aaton 7 n° 1".

Exemplaire n° 1 livré à l'ORTF.

"En 1972 une équipe d'ingénieurs et de techniciens français fondaient la société Aaton à Grenoble. Un an plus tard ils créaient la caméra film 16 mm Aaton 7 à contrôle vidéo. Le Service Logistique Film de l'ORTF à la recherche d'appareils plus légers, plus maniables, mieux équilibrés pour un travail de caméra portée, s'y intéresse et achète la n° 1. Les premiers essais d'exploitation sont effectués. Nombre d'opérateurs de prise de vues l'essaient et font des remarques constructives. Les essais de fiabilité sont effectués par les techniciens de maintenance. Une relation étroite entre le Service logistique et le constructeur permet de dégager une synthèse des différents résultats. Des modifications sont apportées : amélioration de la finesse de grain du dépoli, dégagement des ponts de débiteurs sur les magasins permettant ainsi un chargement de la pellicule plus aisé et un meilleur accès pour le nettoyage. Le moteur est changé, l'électronique modifiée, gagnant ainsi quelques décibels sur le niveau du bruit. Niveau de bruit que l'on espère voir encore diminuer dans un avenir proche avec l'apport de matériaux constituant une meilleure isolation phonique. Nouvelle par sa conception, la caméra est posée sur l'épaule et ne nécessite pratiquement aucun effort contrairement aux caméras portées ou supportées par les bras. Son oculaire est au point nodal, la caméra est parfaitement équilibrée. Dans le cas où la caméra film est équipée d'un système de contrôle vidéo, elle permet au cadreur de conserver l'image optique et offre à l'équipe de tournage la possibilité de voir l'image vidéo noir et blanc sur un récepteur ; cette dernière étant reprise sur le dépoli, n'altère pas la qualité de l'image. D'ici la fin de l'année nous pourrons exploiter 12 caméras film dont 4 à contrôle vidéo" (Cahiers de la production télévisée, n° 5, mars 1975, p. 9).

"Caméra Aaton 16 mm et super 16 type 7 (1972). Cette récente caméra d'origine grenobloise, de conception modulaire à magasin mécanique co-axial et enclenchement instantané de capacité 120 mètres, est simultanément la plus maniable, la plus légère et la plus perfectionnée qui soit, répondant ainsi aux désirs parfois contradictoires des opérateurs. [...] Telle qu'elle est à l'heure actuelle, on peut considérer la Aaton 7 comme auto-silencieuse, puisque dans l'axe de l'objectif son bruit est de 30 dB à 1 mètre. Ce bruit ne gène pas la prise de son effectuée nécessairement hors du cadre de prise de vues, c'est à dire obliquement par rapport à l'axe optique là où il est moindre. Le synchronisme caméra-magnétophone est assuré par un moteur quartz dont le magnétophone doit également être équipé. [...] L'étude du prototype a donné lieu à une recherche systématique orientée en vue d'obtenir des images à très haute définition grâce à une stabilité absolue longitudinale et latérale de la pellicule dans le couloir et devant la fenêtre d'impression" (Pierre Brard, Technologie des caméras, manuel de l'assistant-opérateur, Paris, Editions techniques européennes, 1976-1977, p. 366-415).

"La 16 Aaton. Jean-Pierre Beauviala l'auteur de la caméra Aaton 16 est certainement le plus jeune concepteur de la lignée des caméras présentées ici. Il sera peut-être le seul à pouvoir fabriquer cette caméra en France, car le modèle présenté ici est un prototype, et il est possible que d'autres améliorations viennent après la grande rencontre de la Photokina, lui apporter une plus grande compétitivité sur le marché français. En attendant, la caméra de Jean-Pierre Beauviala offre un ensemble de caractéristiques qui ne manqueront pas de retenir l'attention de l'opérateur très initié. - Caméra silencieuse mono-objectif, reflexe à magasins coaxiaux 120 mètres instantanément interchangeables. - Format 16 standard 7,46 x 10,4 mm - Super 16 7,46 x 12,4 mm. - Monture à deux positions 16 et Super 16 : Arriflex, Cameflex, Canon, Aaton, et certains objectifs en monture C. Poids 6 kg sans objectif. Encombrement 370x230x150 mm sans objectif. - Température de fonctionnement - 20° + 60° C. - Visée reflexe par miroir tournant de grand diamètre (90 mm) d'ouverture 185°. - Arrêt automatique en position de visée. - Optique de grande transparence, ouverture F 1/3,5 ; pupille 5,5 mm ; grossissement 11x. - Oculaire dans le plan nodal des objectifs courants. - Champ de visée supérieur au cadre Super-16 (20 %). - Prise d'image sur le dépoli. - Modulation vidéo 625 lignes normes CCIR L. - Transmission par HF ou par cable vers magnétoscope portable. - Caméra incorporée 200x50x30 mm. - La distribution d'énergie à haut rendement assure une faible usure et une longévité accrue. - Le mouvement positif de griffe (brevet Aaton) produit un faible niveau de bruit stable dans le temps. L'absence de vibration contribue à la haute stabilité d'image. - Moteur Quartz asservi 24-25 images. - Batterie 12 Volts Cadmium Nickel enfichable 1,2 Ah. - Protection en cas d'inversion de polarité et de surtension. - Consommation à 20° C : 1,3 Ampères soit une autonomie de 5 magasins de 120 m." (Technicien du film, n° 197, 15 octobre 1972, p. 28.)

Bibliographie

Cahiers de la production télévisée, n° 5, mars 1975, p. 9.

Pierre Brard, Technologie des caméras, manuel de l'assistant-opérateur, Paris, Editions techniques européennes, 1976-1977, p. 366-415.

Technicien du film, n° 197, 15 octobre 1972, p. 28.
